ZGF固液分离器

性能规格
ZGF型自清式固液分离器性能规格：

型号	栅宽 (mm)	槽宽1 (mm)	安装倾角 A	节能 P (mm)	栅片净距 e (mm)	运行速度 V (m/min)	过栅流速 (m/S)	排渣高 h (mm)	井槽深 H (mm)	电机功率 (kW)	介质温度 (℃)
ZGF 1000	300	A+100	60-80	100	1 3 5 10 20 30 40	2-3	0.5-1	600	订货单位决定	0.37-0.75	工程塑料-10—60不锈钢-30—85
ZGF 1100	400
ZGF 1200	500
ZGF 300	600
ZGF 400	700									0.75-1.1
ZGF 500	800
ZGF 600	900
ZGF 700	1000
ZGF 800	1100
ZGF 900	1200									1.1-2.2
ZGF 1300	1300
ZGF 1400	1400
ZGF 1500	1500

工作原理

本设备利用一种特殊的耙齿，按一定顺序装配在齿轴上，形成一条封闭的耙齿链、该耙齿下部安装在水体中。当转动系统带动齿链自上而下作匀速运动时，液体从耙齿隙中流过，杂物则由耙齿带动分离出来。由于耙齿结构特殊，当耙齿携杂物到达上端反向运动时，前后耙齿产生相对自结运动，促使杂物依靠重力下落,同时设备后面的一对胶板刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。

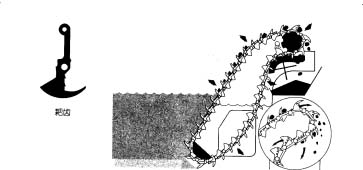

工作原理图

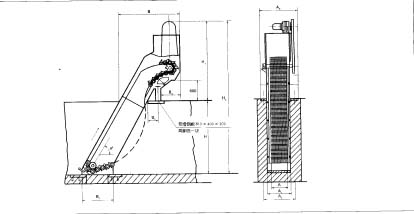

安装示意图

技术参数及安装尺寸表
按设备宽该机分为ZGF300-1500型，并联机ZGF 1600-3000型。选型由过水流量、提升高度而定。同时根据所分离杂物的大小选配不同栅隙、节距的耙齿。

技术参数(mm)	设备宽度W0	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
	有效栅宽W2	W2=W0-160
	外型总宽W1	W1=W0+350
	有效栅隙b	1　　3　　5　　10　　20　　30　　40　　50
	耙齿节距t	100或150
	耙链线速度	约2m/min
	电机功率kw	0.4-0.75			0.55-1.1			0.75-1.5			1.1-2.2			1.5-3
安装尺寸(mm)	安装角度a	600 650 700 750 800
	渠宽W3	W3≥W0+70
	渠深H1	800-1000
	排渣高度H2	600
	导流槽长H2	L2=H1.ctg+600
	安装总长L1	L1=(H1+H2).ctg+1400

注：该设备为非标系列产品，标准型按渠深1500mm，排渣高400mm，倾角60°计。
过水流量表

型号ZGF			300	400	500	600	300	300	300	300	300	300	300	300	300
栅前水深(m)			1.0
液体流速(m/s)			0.8
过水流速m3/d	耙齿栅隙mm	1	1780	3090	4390	5650	6960	8270	9470	10830	12400	13390	14700	16010	17260
		3	3560	6030	8510	11290	13770	16240	18710	21340	23800	26290	28920	31400	34030
		5	4450	7850	10720	14120	17260	20660	23800	26940	30080	33480	36620	40020	42900
		10	5230	8890	12560	16220	19880	23020	27200	30870	34530	38190	41850	45510	49180
		20	8720	15690	22670	29650	36620	43600	48830	55800	62780	69750	76730	83700	88940
		30						47080	54930	60610	68010	75860	83700	88940	96780
		40						48830	55800	62780	69750	76730	87200	90680	101140
		50						52320	56670	65390	74110	78470	91500	95910	104630

维护、操作说明
设备安装好后，接通电源，将控制转换开关调节至手动位置，通电后观察设备是否按箭头指示方向指向运转，如发现不符或异常现象，排除后，再通电运行。若将转换开关旋转至自动控制装置，此时设备处于自动控制状态，无需人工操作。
减速机在使用时必须加注润滑油，并根据更换润滑油的期限及工作小时及时更换润滑油。
滚动轴承在投入正常运行后，每隔三个月需加注锂基润滑油，填充量为轴承内空隙的2/3。
经常检查耙齿的损坏情况，超过一定数量影响捞污时，应更换耙齿。
订货须知
为减少客户不必要的损失和麻烦，订货时应注意：
1. 参数所列技术参数表，确定所需固液分离器的规格尺寸；
2.备品、备件名称、规格型号、数量；
我公司确保产品质量，实行三包。在保修期内（自提货出厂之日起一年内）产品质量免费保修；保修期过后，酌情收取成本费用。
