QZM型不锈钢渠道闸门
一、产品特点
1、闸门的过水断面与渠道等宽；超宽型可制作成双吊点启闭。
2、对渠道深度的适应性强；
3、橡胶密封，止水性能好；
4、不锈钢制作，防腐性能好；
5、全手工操作，启闭轻便，对偏远无电地区的使用更为方便。
二、型号说明
三、规格性能
QZM型不锈钢渠道闸门性能表

序号	名称	符号	数值
1	最大工作水压	Mpa	0.06
2	工作介质酸碱度	PH	6-9
3	最大泄漏量（密封长度）	l/m	≤1.25
4	启门最大手动力	N	≤150

QZM型不锈钢渠道闸门规格

A×B	A×B	A×B
600×600	1500×2100	3000×2500
800×800	2400×1200	3200×2000
900×900	1650×1000	2000×4000
1000×1000	1000×1500	2500×5000
1200×1200	850×1300	2900×3000
1400×1400	1500×3300	2800×2800
1600×1200	900×1500	3000×3000
1000×1200	1070×1100	2000×7000

注：除上表所列规格外另可根据用户要求设计制作。
四、外形及安装

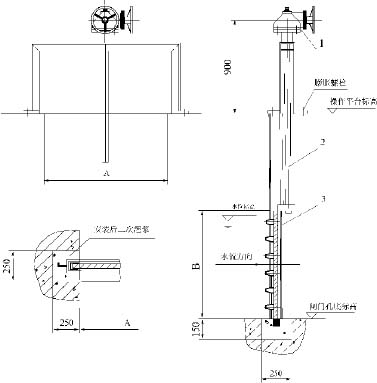

QZM型不锈钢渠道闸门外形安装图

QZM型不锈钢渠道闸门安装图
1、手摇启闭机； 2、传动杆； 3、渠道闸门
五、订货须知
1、客户订货时应提供土建结构图、工艺图。
2、若大规格渠道闸门需要电动启闭时，本公司可配置。
3、有特殊规格或密封要求订货时标明，可代为设计制作。
