BGZ型不锈钢拱形闸门
BGZ型不锈钢拱形闸门的闸板表面做成微拱形，以增大承压能力，背水面设置多条纵向横向或斜向胁条，以加强闸板的刚度。 BGZ型不锈钢拱形BGZ型不锈钢拱形闸门安装尺寸表
型号规格D×D | 安装尺寸 (mm) | |||||||||||
A | B | C | E | F | L | M | n×L1 | n×L2 | L3 | n×d | a×a×p | |
BGZ300×300 | 450 | 400 | 200 | 75 | 40 | 650 | 400 | 2×133 | 3×200 | 25 | 12-M12 | 80×80×200 |
BGZ400×400 | 550 | 500 | 240 | 75 | 40 | 750 | 500 | 2×167 | 2×250 | 25 | 12-M12 | 80×80×200 |
BGZ500×500 | 650 | 600 | 250 | 95 | 55 | 1100 | 600 | 2×150 | 3×300 | 25 | 12-M12 | 80×80×200 |
BGZ600×600 | 750 | 700 | 250 | 95 | 55 | 1200 | 700 | 2×200 | 2×250 | 25 | 12-M12 | 80×80×200 |
BGZ700×700 | 860 | 810 | 430 | 95 | 55 | 1500 | 810 | 2×162 | 3×200 | 25 | 18-M12 | 80×80×200 |
BGZ1200×1200 | 1430 | 1370 | 720 | 160 | 70 | 2200 | 1370 | 5×314 | 8×244 | 24 | 26-M16 | 100×100×300 |
BGZ1900×1900 | 2160 | 2100 | 1050 | 191 | 75 | 2971 | 2100 | 3×262.5 | 11×262.5 | 24 | 36-M20 | 100×100×300 |
注：除本表所列规格外，可根据用户需要，设计生产各种任意规格的不锈钢闸门或拱形铸铁

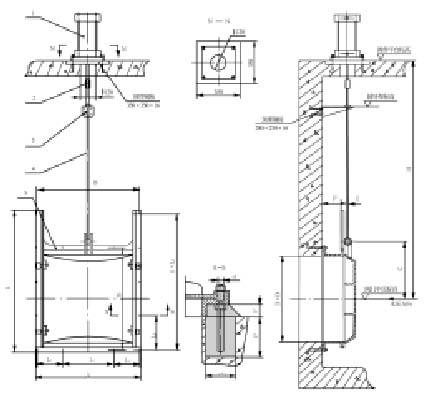

BGZ型不锈钢拱形闸门安装图
1、启闭机（手动或电动）
2、传动轴
3、轴导架
4、拱形闸门
